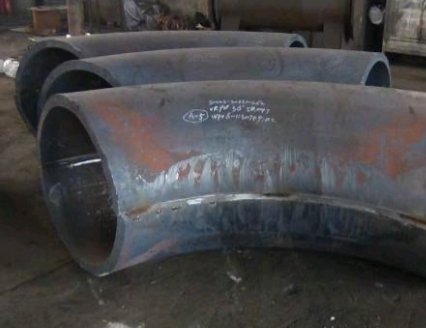

燃气弯头内部焊接如何充氩?
管道中的氩气填充是焊接过程的重要组成部分。管道中的氩气填充对确保焊接质量起着决定性的作用。过去，在油田不锈钢管口焊接的施工过程中，焊口中充氩的材料不规范，造成焊接保护性差，浪费材料和氩气，影响了焊接质量。焊接。为了解决过去在不锈钢喷嘴的焊接中控制不良和氩气填充浪费的问题，容易产生一系列问题，例如焊接口内部的氧化。我们开发了一种焊接口内部填充物，具有适用范围广，操作简便和节省氩气的优点。氩气装置。
过去，在不锈钢管道的氩弧焊施工过程中，管道中充入的氩气通常束缚充气管上的泡沫海绵，纸箱板和其他材料，以堵塞焊缝的两侧。虽然可以达到一定的效果，但不能应用于肘部。冲洗氩气。
氩气填充的主要通道由两端为DN22的钢管制成。 1/3部分是不锈钢波纹软管。氩气分流孔设计在不锈钢波纹软管的两侧，以使内部氩气更加均匀。前端有一个Ф5mm的小孔，后端的挡板台阶深度为7mm，用于安装防脱落机构。
它旨在防止在长期使用时波纹管疲劳断裂。前端无法取出和设计。将其插入充气管中。前端是Ф5mm螺栓，中间是Ф2mm钢丝连接，后端是Ф4mm螺栓和8个Ф2.5mm通风卡组成。
该装置易于转动，用3mm钢板制作导向板，焊接四只可交叉的Ф8〜Ф12mm螺钉，再在另一侧焊接管箍和线头。
要密封氩气，请根据管道的直径，制作一个比管道的内径稍大1至2毫米，厚8毫米的橡胶板。用泡沫海绵在侧面开一个Ф10mm的小孔。用比管子内径小的20-30mm的薄铁板夹住，以防止橡胶板变形和发生密封不良。
在充气管的1/3处安装不锈钢波纹软管，在氩气填充装置的前端安装导向装置，并与前端密封片牢固连接。当氩气填充装置的导向机构沿弯头的弯曲方向前进时，前端密封板的垂直密封线达到了良好的密封效果，同时，燃气弯头弯曲并推动了前端密封板到设计密封位置。
在充气管上安装防摔软连接装置。当不锈钢波纹软管脱落时，可以通过软连接机构将前端导向机构和密封片取出。气肘焊口的外部粘贴有面纸。在焊接过程中，美纹纸在电弧放电前会燃烧约10mm，这大大减少了氩气的消耗，进一步提高了焊接质量。
